SWC-WD型无伸缩短式万向联轴器

SWC WD型(无伸缩短式)十字轴式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转，并地传递转矩和运动。

SWC-WD型无伸缩短式万向联轴器
　　SWC-WD型十字轴式万向联轴器的主要特点为：1.具有较大的角度补偿能力。2.结构紧凑合理。SWC-WD型采用整体式叉头，使运载具性。3. 承载能力大。与回转直径相同的其它型式的联轴相比较，其所传递的扭矩大，此对回转直径受限制的机械设备，其配套范围具优越性。4.传动。其传动效率达98-99.8％，用于大功率传动，节能。5.运载平稳，噪声低，装拆维护方便。
　　SWC WD型(无伸缩短式)十字轴式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转，并地传递转矩和运动。
　　SWC-WD型十字轴式万向联轴器能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。

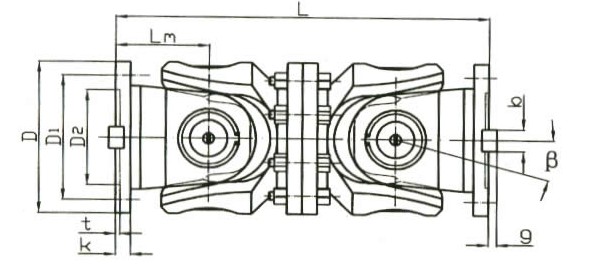

WD型十字轴式万向联轴器基本参数和主要尺寸

型号	回转直径 D	公称转矩 Tn /N.m	疲劳转矩 Tf kN.m	轴线折角 β	尺寸		转动惯量 I	质量 G
型号	回转直径 D	公称转矩 Tn /N.m	疲劳转矩 Tf kN.m	轴线折角 β	L	Lm	kg·m2	kg
SWC180WD	180	12.5	6.3	≤25	440	110	0.145	52
SWC225WD	225	40	20	≤15	480	120	0.355	82
SWC250WD	250	63	31.5	≤15	560	140	0.831	127
SWC285WD	285	90	45	≤15	640	160	1.715	189
SWC315WD	315	125	63	≤15	720	180	2.820	270
SWC350WD	350	180	90	≤15	776	194	4.791	370
SWC390WD	390	250	125	≤15	860	215	8.229	524
SWC440WD	440	355	180	≤15	1040	260	15.32	798
SWC490WD	490	500	250	≤15	1080	270	25.74	1055
SWC550WD	550	710	355	≤15	1220	305	46.78	1524
SWC620WD	620	1000	500	≤15	1360	340	83.76	2120
