JMIJ接中间轴膜片联轴器

JMIJ接中间轴膜片联轴器安装前应   先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤,联轴器两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好。

JMIJ接中间轴膜片联轴器
  JMIJ接中间轴膜片联轴器安装前应   先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤,联轴器两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好。 然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时,让原动机和工作机端半联轴节长度小于其轴伸长度10— 30mm为好。 为了便于安装JMIJ接中间轴膜片联轴器,   好是将两个半联轴节放在120--150的保温箱或油槽中进行预热,使内孔尺寸涨大很容易装上。
  1. 安装前应   先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤,联轴器两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好。 然后 检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时,让原动机和工作机端半联轴节长度小于其轴伸长度10— 30mm为好。
  2. 为了便于安装,   好是将两个半联轴节放在120--150的保温箱或油槽中进行预热,使内孔尺寸涨大很容易装上。安装后轴头不能凸出半联轴节端面,以 齐平为好。 检测两半联轴节之间的距离:沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值,及加长段与两个膜片组实测尺寸之和,两者误差控制在0—0.4mm范 围之内。
  3. 找正:用百分表检测两半联轴节法兰盘端面和外圆跳动,当法兰盘外圆小于250mm时跳动值应不大于0.05mm;当法兰盘外圆大于250mm时,跳动值应不大于0.08.、高速、大转矩轴系传动。以及各种机械装 置载荷变化不大的轴系传动,通用性。

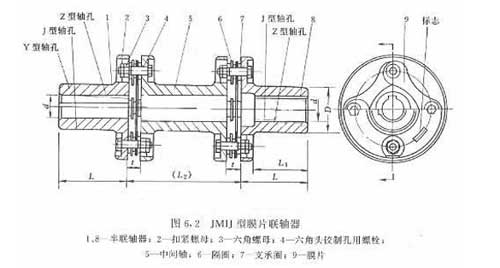

JMIJ接中间轴膜片联轴器基本参数和主要尺寸 mm(JB/T 9147-1999)

型 号 公称转矩
Tn /N.m
瞬时   大转矩Tmax
/N.m
许用转速
[n]
/r.min -1
轴孔直径d(H 7 ) 轴孔轴孔轴孔轴孔 D t L2 转动惯量 I/kg.m 2 ≈ 质量 m/kg ≈
Y型 J、J1、Z、Z1 型 L推荐
L L L1
JMIJ1 25 80 6000 14 32 - J1 型为27 Z1 型为20 35 90 8.8 100 0.0013 1.8
16、18、19 42 30
20、22   38
JMIJ2 63 180 5000 18、19 42 - 30 45 100 9.5 100 0.002 2.4
20、22、24 52 38
25 62 44
JMIJ3 100 315 5000 20、22、24 52 - 38 50 120 11 120 0.0047 4.1
25、28 62 44
30 82 60
JMIJ4 160 500 4500 24 52 - 38 55 130 12.5 120 0.0069 5.4
25、28 62 44
30、32、35 82 60
JMIJ5 250 710 4000 28 62 - 44 60 150 14 140 0.0153 8.8
30、32、35、38 82 60
40 112 84
JMIJ6 400 1120 3600 32、35、38 82 82 60 65 170 15.5 140 0.0281 13.4
40、42、45、48、50 112 - 84
JMIJ7 630 1800 3000 40、42 112 112 84 70 210 19 150 0.076 22.3
45、48、50、55、56
60 142 107
JMIJ8 1000 2500 2800 45、48 112 112 84 80 240 22.5 180 0.1602 36
50、55、56
60、63、65、70 142 107
JMIJ9 1600 4000 2500 55、56 112 112 84 85 260 24 220 0.2509 48
60、63、65、70、71、75 142   107
80 172 132
JMIJ10 2500 6300 2000 63、65、70、71、75 142 142 107 90 280 17 250 0.5195 85
80、85、90、95 172 - 132
JMIJ11 4000 9000 1800 75 142 142 107 95 300 19.5 290 0.8223 112
80、85、90、95 172 172 132
100、110 212 - 167
JMIJ12 6300 12500 1600 90、95 172   132 120 340 23 300 1.4109 152
100、110、120、125 212 167
