TJ搪玻璃反应罐通用机架

TJ搪玻璃反应罐通用机架主要技术特点是传动轴不切槽，加工简单，提高了传动轴扭力强度；节省了轴套，节约材料，降低了成本。拆卸安装简单方便。

TJ搪玻璃反应罐通用机架包括架体、架体内连接一密封轴承盒、传动轴穿过轴承盒并通过上轴承和下轴承安装在轴承盒内，传动轴连接与动力装置连接的连轴器，传动轴下端与搪玻璃反应罐的搅拌轴连接，传动轴为多级台阶传动轴。
TJ搪玻璃反应罐通用机架主要技术特点是传动轴不切槽，加工简单，提高了传动轴扭力强度；节省了轴套，节约材料，降低了成本。拆卸安装简单方便。

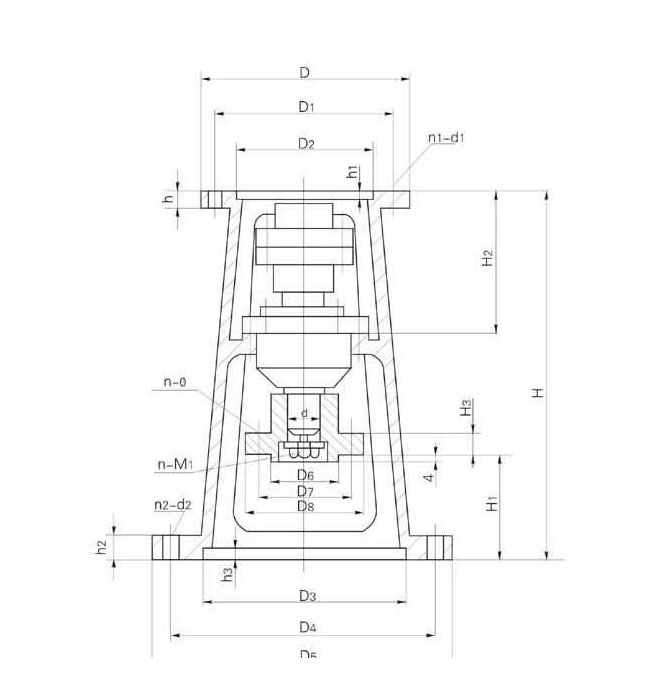

机架型号	减速机型号	输入端接口						输出端接口						H	H1	H2	H3	d	D6	D7	D8	n-φ	n-M1
机架型号	减速机型号	D	D1	D2	h	h1	n1-d1	D3	D4	D5	h2	h3	n2-d2	H	H1	H2	H3	d	D6	D7	D8	n-φ	n-M1
TJ1	B1	230	200	170	20	6	6-12	220	270	305	22	7	4-24	514	201	185	15	35	60	110	140	4-13.5	1-10
TJ2	B1	230	200	170	20	6	6-12	250	300	335	22	7	4-24	517	197	190	15	35	60	110	140	4-13.5	1-10
TJ2	B2	260	230	200	20	7	6-13	250	300	335	25	7	4-24	530	176	210	20	45	85	120	160	4-13.5	1-12
TJ3	B2	260	230	200	20	7	6-13	295	350	392	26	7	4-26	560	206	210	20	45	85	120	160	4-13.5	1-12
TJ3	B3	340	310	270	20	7	6-13	295	350	392	26	7	4-26	560	191	210	20	45	85	120	160	4-13.5	1-12
TJ4	B3	340	310	270	20	7	6-13	345	400	442	26	7	4-26	675	245	250	22	55	100	150	180	4-18	1-16
TJ5	B3	340	310	270	22	7	6-13	390	450	498	26	7	4-30	680	250	250	22	55	100	150	180	4-18	1-16
TJ6	B4	400	360	320 316	22	7	8-16	435	500	548	30	7	8-30	736	276	250	28	70	110	165	200	4-18	1-16
TJ7	B5	490	450	400	26	10	12-18	440	550	600	30	10	12-22	805	261	296	36	90	150	190	230	6-18	2-12
TJ8	B6	580	520	460	28	10	12-22	500	550	600	32	10	12-22	820	209	362	36	100	140	200	240	6-18	2-16
TJ9	B7	650	590	520	30	12	12-22	560	650	700	40	10	12-27	955	204	420	36	110	150	250	290	6-27	3-16
TJ10	B8	880	800	680	45	12	12-38	720	810	880	45	10	20-27	1200	304	550	40	130	180	290	350	8-27	3-16
