TB型HG5-251-69标机架

本公司可为用户提供成套传动装置或单独提供机架。机架有TⅠ、TⅡ、TⅢ型三种,TⅠ型配SF型三分式联轴器,TⅡ型、TⅢ型配GT型刚性凸缘联轴器和外锥形小轴或内锥形小轴。

TB型HG5-251-69标机架
TB型HG5-251-69标机架为“搪玻璃设备、传动装置”而配套,本公司可为用户提供成套传动装置或单独提供机架。机架有TⅠ、TⅡ、TⅢ型三种,TⅠ型配SF型三分式联轴器,TⅡ型、TⅢ型配GT型刚性凸缘联轴器和外锥形小轴或内锥形小轴。机架安装型式分A和B两种,分别与搪玻璃搅拌容器A型支座及B型支座联接。
SJ――普通双支点机架
LSJ――型双支点机架,用于轴向尺寸有要求的场合
XS――原化工部标准双支点支架,强度好,易拆装
机架内布置有两个轴承室,为搅拌轴提供严格意义上的两个支点,用于高速搅拌或对搅拌轴在密封处饶度有严格限制的场合。搅拌轴与减速机输出轴采用柔性联轴器联接。

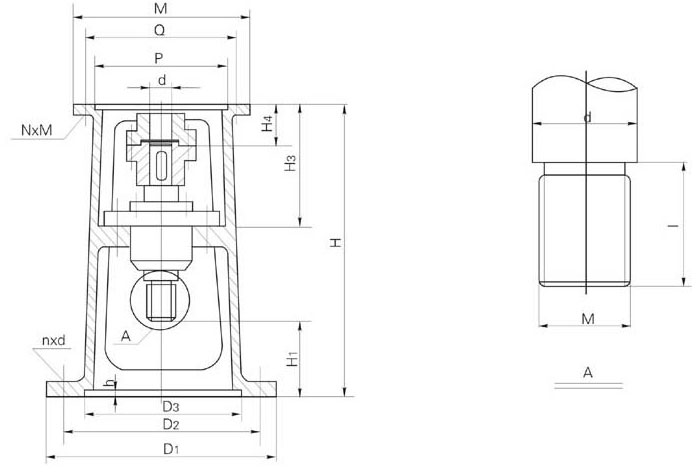

TB型HG5-251-69标机架主要参数及尺寸

机架
型号
反应罐
(立升)
减速机
BLD
反应罐连接处 H H1 H3 H4 搅拌轴连接处 减速机连接处
D1 D2 D3 n×d h M I d P N×M D Q M
TB1 50
100
B1 260 220 190 3×14 7 514 110 185 75 33×2 50 40 170 6×10 35 200 230
TB2 200 B1 305 280 220 3×14 7 514 140 185 80 42×3 60 50 170 6×10 35 200 230
TB3 300 B2 335 300 250 3×18 7 530 190 210 94 42×3 70 50 200 6×10 45 230 260
TB3 500 B2 335 300 250 3×18 7 530 190 210 94 48×3 70 60 200 6×10 45 230 260
TB4 1000 B3 442 400 345 4×26 7 675 200 250 100 60×4 80 70 270 6×12 55 310 340
TB4 1500 B3 442 400 345 4×26 7 675 200 250 100 65×4 85 76 270 6×12 55 310 340
TB4 2000 B3 442 400 345 4×26 7 675 200 250 100 78×4 90 89 270 6×12 55 310 340
TB5 3000 B4 460 400 345 4×26 7 720 200 250 120 78×4 90 89 320 8×14 70 360 400
TB5 5000 B4 548 500 435 4×30 7 736 200 250 120 78×4 100 95 320 8×14 70 360 400

WSS可伸缩万向联轴
WSS可伸缩万向联轴
TGL型尼龙内齿圈鼓
TGL型尼龙内齿圈鼓
ZL型弹性柱销齿式
ZL型弹性柱销齿式
SWC_WH无伸缩焊接式
SWC_WH无伸缩焊接式
TJ搪玻璃反应罐通
TJ搪玻璃反应罐通
FCL型弹性套柱销联
FCL型弹性套柱销联
联轴器用滚子链
联轴器用滚子链
WGZ型鼓形齿式联轴
WGZ型鼓形齿式联轴
LTZ(原TLL型)带制动
LTZ(原TLL型)带制动
LA,RF轮胎联轴器轮
LA,RF轮胎联轴器轮
TB型HG5-251-69标机架
TB型HG5-251-69标机架
XS型双支点机架
XS型双支点机架
JQ型-夹壳联轴器
JQ型-夹壳联轴器
WGP型鼓形齿式联轴
WGP型鼓形齿式联轴
JMIJ接中间轴膜片联
JMIJ接中间轴膜片联
DL多角形橡胶联轴
DL多角形橡胶联轴
