SWP_B型有伸缩短型万向联轴器

SWP_B型有伸缩短型万向联轴器有些已经标准化。选择时先应根据工作要求选定合适的类型，然后按照轴的直径计算扭矩和转速，再从有关手册中查出适用的型号，后对某些关键零件作的验算。

　　SWP_B型有伸缩短型万向联轴器有些已经标准化。选择时先应根据工作要求选定合适的类型，然后按照轴的直径计算扭矩和转速，再从有关手册中查出适用的型号，后对某些关键零件作的验算。
　　SWP_B型有伸缩短型万向联轴器广泛用于各种机械装置的轴系传动，如水泵（尤其是大功率、化工泵）、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空（直升飞机）、舰艇高速动力传动系统、汽轮机、活塞式动力机械传动系统、履带式车辆，以及发电机组高速、大功率机械传动系统，经动平衡后应用于高速传动轴系已比较普遍。

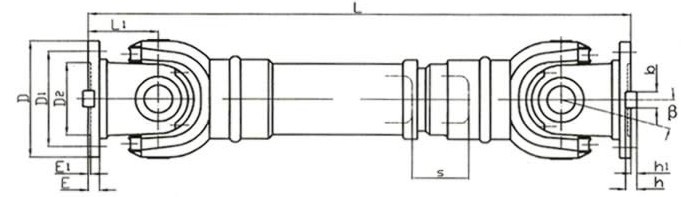

B型十字轴万向联轴器基本参数和主要尺寸

型号	回转直径 D	公称转矩 Tn /N.m	疲劳转矩 Tf kN.m	轴线折角 β	伸缩量	尺寸		传动惯量 I	重量 G
型号	回转直径 D	公称转矩 Tn /N.m	疲劳转矩 Tf kN.m	轴线折角 β	S	L	L1	kg·m2	kg
SWP160B	160	16	8	≤10	50	585	85	0.14	44
SWP180B	180	20	10	≤10	60	640	95	0.23	56
SWP200B	200	31.5	16	≤10	70	730	110	0.36	75
SWP225B	225	40	20	≤10	76	830	130	0.61	108
SWP250B	250	63	31.5	≤10	80	860	135	0.98	138
SWP285B	285	90	45	≤10	100	1000	150	2.12	229
SWP315B	315	140	63	≤10	110	1120	170	3.80	309
SWP350B	350	180	90	≤10	120	1230	185	5.60	408
SWP390B	390	250	112	≤10	120	1310	205	10.50	539
SWP435B	435	355	160	≤10	150	1555	235	22.39	903
SWP480B	480	450	224	≤10	170	1740	265	38.21	1243
SWP550B	550	710	315	≤10	190	1905	290	61.00	1643
SWP600B	600	1000	500	≤10	210	2600	360	99.13	2335
SWP640B	640	1250	630	≤10	230	2780	385	170.21	2720
