SWP_E型有伸缩法兰长型万向联轴器

SWP_E型有伸缩法兰长型万向联轴器SWP E型(有伸缩法兰长型)十字轴式万向联轴器由于其偏差角度大，传递扭矩高等特点，被广泛应用于各类通用机械场合。

　　SWP_E型有伸缩法兰长型万向联轴器SWP E型(有伸缩法兰长型)十字轴式万向联轴器由于其偏差角度大，传递扭矩高等特点，被广泛应用于各类通用机械场合。万向联轴器常见类型有：通用型，高转速型，微型，可伸缩，大扭矩万向联轴器等诸多类型。
　　SWP_E型有伸缩法兰长型万向联轴器小型十字轴万向联轴器适用于联接两轴轴线夹角β≤45°的传动轴系；传递公称转矩11.2~1120N·m的单十字轴万向联轴器和双十字轴万向联轴器。

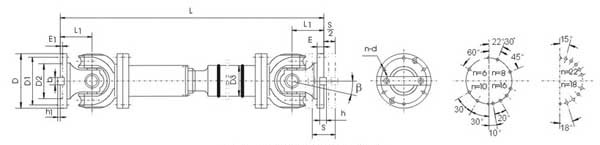

E型十字轴万向联轴器基本参数和主要尺寸

型号	回转直径 D	公称转矩 Tn /N.m	疲劳转矩 Tf kN.m	轴线折角 β	伸缩量	尺寸			转动贯量I kg·m2		质量 G kg
型号	回转直径 D	公称转矩 Tn /N.m	疲劳转矩 Tf kN.m	轴线折角 β	S	Lmin	D3	L1	Lmin	每增长100mm	Lmin	每增长100mm
SWP160E	160	16	8	≤10	50	715	114	85	0.15	0.0059	49	2.1
SWP180E	180	20	10	≤10	60	800	121	95	0.25	0.0072	69	2.3
SWP200E	200	31.5	16	≤10	70	880	127	110	0.42	0.0114	81	3.4
SWP225E	225	40	20	≤10	76	1000	152	130	0.75	0.0290	108	6.6
SWP250E	250	63	31.5	≤10	80	1055	168	135	1.26	0.0427	179	7.3
SWP285E	285	90	45	≤10	100	1210	194	150	2.67	0.0702	285	9.4
SWP315E	315	140	63	≤10	110	1345	219	170	4.38	0.1144	375	12.0
SWP350E	350	180	90	≤10	120	1480	245	185	7.42	0.1663	488	13.0
SWP380E	390	250	112	≤10	120	1623	273	205	13.27	0.2695	662	18.0
SWP435E	435	355	160	≤10	150	1960	299	235	24.62	0.3645	1107	20.0
SWP480E	480	450	224	≤10	170	2122	351	265	42.81	0.7028	1302	28.0
SWP550E	550	710	315	≤10	190	2338	402	290	68.81	1.1842	2140	35.7
SWP600E	600	1000	500	≤10	210	2930	450	360	110.60	1.7159	2703	40.5
SWP640E	640	1250	630	≤10	230	3170	480	385	177.77	2.3080	3719	48.3
