SWCCH型单伸缩焊接式联轴器

SWCCH型单伸缩焊接式联轴器是一种   常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转,并可靠地传递转矩和运动。

SWCCH型单伸缩焊接式联轴器
  SWCCH型单伸缩焊接式联轴器是一种   常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转,并可靠地传递转矩和运动。
  SWCCH型单伸缩焊接式万向联轴器能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。

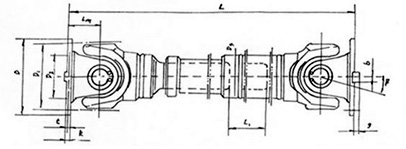

CH-长伸缩焊接式万向联轴器基本参数与主要尺寸

型号 回转
直径
D
公称转矩
Tn /N.m
疲劳转矩
Tf
kN.m
轴线折角
β
伸缩量
Ls
尺寸 转动贯量I
kg·m2
质量G kg
Lmin D1
(js11)
D2
(H7)
D3 Lm n-d k t b
(h9)
g Lmin 增长
100mm
Lmin 增长
100mm
SWC180CH1 180 12.5 6.3 ≤25 200 925 155 105 114 110 8-17 17 5 - - 0.181 0.0070 74 2.8
SWC180CH1 700 1425 0.216 104
SWC225CH1 225 40 20 ≤15 220 1020 196 135 152 120 8-17 20 5 32 9 0.561 0.0234 132 4.9
SWC225CH2 700 1500 0.674 182
SWC250CH1 250 63 31.5 ≤15 300 1215 218 150 168 140 8-19 25 6 40 12.5 1.016 0.0277 190 5.3
SWC250CH2 700 1615 1.127 235
SWC285CH1 285 90 45 ≤15 400 1475 245 170 194 160 8-21 27 7 40 15 2.156 0.0510 300 6.3
SWC285CH2 800 1875 2.360 358
SWC315CH1 315 125 63 ≤15 400 1600 280 185 219 180 10-23 32 8 40 15 3.812 0.0795 434 8.0
SWC315CH2 800 2000 4.150 514
SWC350CH1 350 180 90 ≤15 400 1715 310 210 267 194 10-23 35 8 50 16 7.663 0.2219 672 15.0
SWC350CH2 800 2115 8.551 823
SWC390CH1 390 250 125 ≤15 400 1845 345 235 267 215 10-25 40 8 70 18 12.730 0.2219 817 15.0
SWC390CH2 800 2245 13.617 964
SWC440CH1 440 355 180 ≤15 400 2110 390 255 325 260 16-28 42 10 80 20 22.540 0.4744 1312 21.7
SWC440CH2 800 2510 24.430 1537
SWC490CH1 490 500 250 ≤15 400 2220 435 275 325 270 16-31 47 12 90 22.5 33.970 0.4744 1554 21.7
SWC490CH2 800 2620 35.870 1779
SWC550CH1 550 710 355 ≤15 500 2585 492 320 426 305 16-31 50 12 100 22.5 72.790 1.3570 2585 34
SWC550CH2 1000 3085 79.570 3045
