短伸缩焊接式万向联轴器

短伸缩焊接式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转，并地传递转矩和运动。

　　短伸缩焊接式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转，并地传递转矩和运动。能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。
短伸缩焊接式万向联轴器的主要特点为：
1.具有较大的角度补偿能力。
2.结构紧凑合理。SWC-DH型采用整体式叉头，使运载具性。
3.承载能力大。与回转直径相同的其它型式的联轴相比较，其所传递的扭矩大，此对回转直径受限制的机械设备，其配套范围具优越性。
4.传动。其传动效率达98-99.8％，用于大功率传动，节能。
5.运载平稳，噪声低，装拆维护方便。

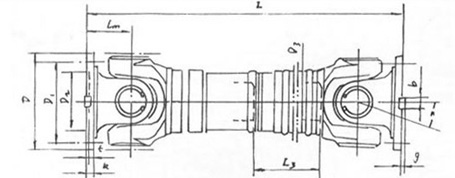

短伸缩焊接式万向联轴器基本参数与主要尺寸

型号	回转直径 D	公称转矩 Tn /N.m	疲劳转矩 Tf kN.m	轴线折角 β	伸缩量 Ls	尺寸										转动贯量I kg·m2		质量G kg
						Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (h9)	g	Lmin	增长 100mm	Lmin	增长 100mm
SWC180DH1	180	12.5	6.3	≤25	75	650	155	105	114	110	8-17	17	5	-	-	0.165	0.0070	58	2.8
SWC180DH2					55	600										0.162		56
SWC180DH3					40	550										0.160		52
SWC225DH1	225	40	20	≤15	85	710	196	135	152	120	8-17	20	5	32	9.0	0.415	0.0234	95	4.9
SWC225DH2					70	640										0.397		92
SWC250DH1	250	63	31.5	≤15	100	795	218	150	168	140	8-19	25	6	40	12.5	0.900	0.0277	148	5.3
SWC250DH2					70	735										0.885		136
SWC180DH1	285	90	45	≤15	120	950	245	170	194	160	8-21	27	7	40	15.0	1.876	0.0510	229	6.3
SWC180DH1					80	880										1.801		221
SWC180DH1	315	125	63	≤15	130	1070	280	185	219	180	10-23	32	8	40	15.0	3.331	0.0795	346	8.0
SWC180DH1					90	980										3.163		334
SWC180DH1	350	180	90	≤15	140	1170	310	210	267	194	10-23	35	8	50	16.0	6.215	0..2219	508	15.0
SWC180DH1					90	1070										5.824		485
SWC180DH1	390	250	125	≤15	150	1300	345	235	267	215	10-25	40	8	70	18.0	11.125	0.2219	655	15.0
SWC180DH1					90	1200										10.763		600
