无伸缩长型万向联轴器

联轴器的工作转速高低和引起的离心力大小。对于高速传动轴,应选用平衡精度高的联轴器,例如膜片联轴器等,而不宜选用存在偏心的滑块联轴器等。

无伸缩长型万向联轴器

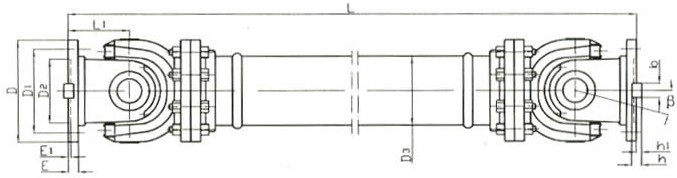

无伸缩长型万向联轴器基本参数和主要尺寸

型号 回转直径
D
公称转矩
Tn /N.m
疲劳转矩
Tf kN.m
轴线折角
β
    尺寸 转动惯量 I kg·m2   质量 G kg
Lmin D3 L1 Lmin 每增长100mm Lmin 每增长100mm
SWP160D 160 16 8 ≤10 430 114 85 0.09 0.0059 35 2.1
SWP180D 180 20 10 ≤10 474 121 95 0.16 0.0072 47 2.3
SWP200D 200 31.5 16 ≤10 544 127 110 0.23 0.0114 67 3.4
SWP225D 225 40 20 ≤10 636 152 130 0.53 0.0290 94 6.6
SWP250D 250 63 31.5 ≤10 690 168 135 0.91 0.0407 140 7.3
SWP285D 285 90 45 ≤10 760 194 150 1.91 0.0702 206 9.4
SWP315D 315 140 63 ≤10 860 219 170 3.39 0.1144 271 12.0
SWP350D 350 180 90 ≤10 940 245 185 5.35 0.1663 355 13.0
SWP390D 390 250 112 ≤10 1060 273 205 10.54 0.2695 501 18.0
SWP435D 435 355 160 ≤10 1180 299 235 18.56 0.3645 325 20.0
SWP480D 480 450 224 ≤10 1360 351 265 31.69 0.7028 1144 28.0
SWP550D 550 710 315 ≤10 1460 402 290 51.45 1.1842 1589 35.7
SWP600D 600 1000 500 ≤10 1840 450 360 83.53 1.7159 2243 40.5
SWP640D 640 1250 630 ≤10 1980 480 385 135.60 2.3080 3140 48.3
  选择时无伸缩长型万向联轴器可考虑以下几点:
  1.由于制造、安装、受载变形和温度变化等原因,当安装调整后,难以保持两轴严格   对中。存在   程度的x、Y方向位移和偏斜角CI。当径向位移较大时,可选滑块联轴器,角位移较大或相交两轴的联接可选用万向联轴器等。当工作过程中两轴产生较大的附加相对位移时,应选用挠性联轴器。
  2.联轴器的工作转速高低和引起的离心力大小。对于高速传动轴,应选用平衡精度高的联轴器,例如膜片联轴器等,而不宜选用存在偏心的滑块联轴器等。
  3.所需传递的转矩大小和性质以及对缓冲振动功能的要求。例如,对大功率的重载传动,可选用齿式联轴器。对严重冲击载荷或要求消除轴系扭转振动的传动,可选用轮胎式联轴器等。
