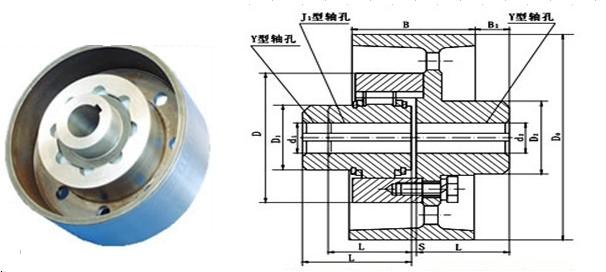

ZLL型-带制动轮弹性柱销齿式联轴器

ZLL型-带制动轮弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接。

ZLL型-带制动轮弹性柱销齿式联轴器维修方便,寿命较长,拆下档板即可换尼龙柱销。尼龙柱销为自润材料，,不需润滑，不仅节省润滑油,而且净化工作环境。弹性柱销齿式联轴器具有补偿两轴相对偏移的性能，适用于中等和较大功率传动，不适用于对减振有要求和噪声需要严加控制的工作部位。
ZLL型-带制动轮弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接，该联轴器具有以下特点：
（1）带制动轮弹性柱销齿式联轴器尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。
（2）带制动轮弹性柱销齿式联轴器与齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工机床。
（3）带制动轮弹性柱销齿式联轴器维修方便，寿命较长，拆下档板即可换尼龙柱销。
（4）带制动轮弹性柱销齿式联轴器传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。

型号	公称扭矩 Tn(N.m)	许用转速 [n]r/min	轴孔直径		轴孔配合长度		D0	D	B	S	转动惯量 Kg.m2	质量m Kg
					Y型	J1型
			d1	d2	L	L1
ZLL1	250	4000	16 18 19	16 18 19	42	30	160	98	68	3.5	0.022	7
			20 22 24	20 22 24	52	38
			25 28	25 28	62	44
			30 32 35 38	30 32	82	60
ZLL2	630	3800	25 28	25 28	62	44	200	124	85	5	0.063	12.6
			30 32 35 38	30 32 35 38	82	60
			40 42 45 48	40 42	112	84
ZLL3	1600	3000	40 42 45 48 50 55 56	40 42 45 48 50 55 56	112	84	250	166	105	5	0.24	30.4
			60 63 65 70	60	142	107
ZLL4	4000	2400	50 55 56	50 55 56	112	84	315	214	132	5	0.65	52.4
			60 63 65 70 71 75	60 63 65 70 71 75	142	107
			80 85 90	80	172	132
ZLL5	6300	1900	60 63 65	60 63 65	142	107	400	240	168	7
