TL型弹性套柱销联轴器

TL型弹性套柱销联轴器结构比较简单,制造容易,不用润滑,不需要与金属硫化粘结,   换弹性套方便,不用移动半联轴器,具有   补偿两轴相对偏移和减振缓冲性能。

TL型弹性套柱销联轴器
  TL型弹性套柱销联轴器是利用一端套有弹性套(橡胶材料)的柱销,装在两半联轴器凸缘孔中,以实现两半联轴器的联接。
  TL型弹性套柱销联轴器结构比较简单,制造容易,不用润滑,不需要与金属硫化粘结,   换弹性套方便,不用移动半联轴器,具有   补偿两轴相对偏移和减振缓冲性能。弹性套工作是受压缩变形,由于弹性套的厚度较薄,体积小,弹性变形有限,所以,弹性套柱销联轴器虽可补偿轴线位移和弹性,但轴线位移许用补偿量较少,弹性较弱。
  弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩,并压缩橡胶弹性套来传递转矩。适用于安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率轴系传动。

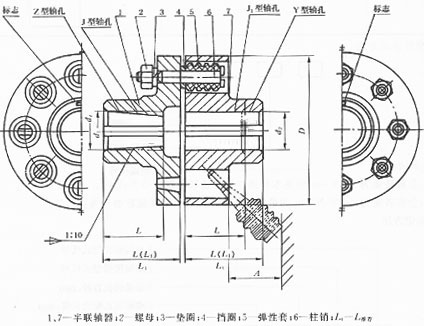

TL型弹性套柱销联轴器基本性能参数和主要尺寸

型号 公称转矩 许用转速 轴孔直径 轴孔长度 主要尺寸 重量
Tn [n] d,d1,dz Y J,J1,Z D S A kg
N.m r/min   L L1
TL1 6.3 8800 9~14 20~32 14~20 71 3 18 1.2
TL2 16 7600 12~19 32~42 20~42 80 3 18 1.64
TL3 31.5 6300 16~25 42~62 30~62 95 4 35 4.9
TL4 63 5700 20~32 52~82 38~82 106 4 35 2.4
TL5 125 4600 25~40 62~112 44~112 130 5 45 8.36
TL6 250 3800 32~50 82~112 60~112 160 5 45 10.36
TL7 500 3600 40~65 112~142 84~142 190 5 45 15.6
TL8 710 3000 45~80 112~172 84~172 224 6 65 25.4
TL9 1000 2850 50~85 112~172 84~172 250 6 65 30.9
TL10 2000 2300 63~120 142~212 107~212 315 8 80 65.9
TL11 4000 1800 80~140 172~252 132~252 400 10 100 122.6
TL12 8000 1450 100~180 212~302 167~302 475 12 130 218.4
TL13 16000 1150 120~220 212~352 167~352 600 14 180 425.8
