LMZ-Ⅱ(原MLL-Ⅱ)型带制动轮梅花形弹性联轴器

LMZ-Ⅱ(原MLL-Ⅱ)型带制动轮梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成,利用梅花形弹性元件置于两半联轴器凸爪之间,以实现两半联轴器的联接。

LMZ-Ⅱ(原MLL-Ⅱ)型带制动轮梅花形弹性联轴
   LMZ-Ⅱ(原MLL-Ⅱ)型带制动轮梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成,利用梅花形弹性元件置于两半联轴器凸爪之间,以实现两半联轴器的联接。具有补偿两轴相对偏移、 减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点。
     换弹性元件时两半联轴器需沿轴向移动。适用于联接两同轴线、起动频繁、 正反转变化、中低速、中小功率传动轴系、要求工作的工作部位,不适用于重载及轴向尺寸受限制、   换弹性元件后两轴线对中困难的部位。
  LMZ-Ⅱ(MLL-Ⅱ)型带制动轮梅花形弹性联轴器的主要适用于起动频繁、正反转、中高 速、中等扭矩和要求性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、 水泵、风机等。工作环境温度 -35℃~+80℃,传递公称转矩为250~12500N.m,许用转速为4750~950r/min。

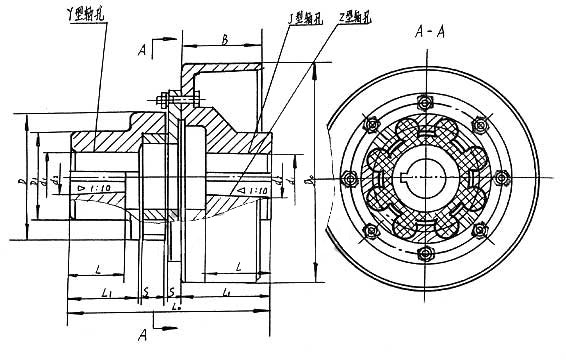

LMZ-Ⅱ(原MLL-Ⅱ)型整体式带制动轮型梅花形弹性联轴器基本参数和主要尺寸(GB/T 5272-2002)(单位:mm)

型号 公称转矩/N.m 许用转速/r/min 轴孔直径d1,d2,dz L L0 D D0 B 弹性件型号 重量/kg 转动惯量/kg.㎡
弹性件硬度
a(HA) b(HD)
80±5 60±5
LMZ5-Ⅱ-160 250 400 4750 25,28,30,32,35,38,40,42,45 50 188.5 105 160 70 MT5 5.181 0.015
LMZ5-Ⅱ-200 3800 25,28,30,32,35,38,40,42,45 203.5 200 85 6.543 0.039
LMZ6-Ⅱ-200 400 710 30,32,35,38,40,42,45,48 55 215 125 MT6 9.107 0.044
LMZ7-Ⅱ-200 630 1120 35*,38*,40*,42*,45,48,50,55,56 60 227 145 MT7 12.313 0.053
LMZ7-Ⅱ-250 3050 35*,38*,40*,42*,45,48,50,55,56 257 250 105 14.284 0.119
LMZ8-Ⅱ-250 1120 2240 45*,48*,50,55,56,60,63,65 70 270 170 MT8 19.376 0.14
LMZ8-Ⅱ-315 2400 45*,48*,50,55,56,60,63,65 300 315 135 24.024 0.366
LMZ9-Ⅱ-315 1800 3550 50*,55*,56*,60,63,65,70,71,75,80 80 319 200 MT9 32.161 0.404
LMZ9-Ⅱ-400 1900 50*,55*,56*,60,63,65,70,71,75,80 354 400 170 40.182 1.086
LMZ10-Ⅱ-400 2800 5600 60*,63,65*,70,71,75,80,85,90,95,100 90 369 230 MT10 50.722 1.17
LMZ10-Ⅱ-500 1500 60*,63,65*,70,71,75,80,85,90,95,100 423 500 210 64.14 3.004
LMZ11-Ⅱ-500 4500 9000 70*,71*,75,80*,85*,90,95,100,110,120 100 448 260 MT11 81.745 3.195
LMZ12-Ⅱ-630 6300 12500 1200 80*,85*,90*,95*,100,110,120,125,130 115 523 300 630 265 MT12 133.8 9.044
LMZ13-Ⅱ-710 11200 20000 1050 90*,95*,100*,110*,120*,125*,130,150 125 583 360 710 300 MT13 195.93 16.49
LMZ14-Ⅱ-800 12500 25000 950 100*,110*,120*,125*,130*,140*,150 160 135 633 400 800 340 MT14 294.51 37.98
