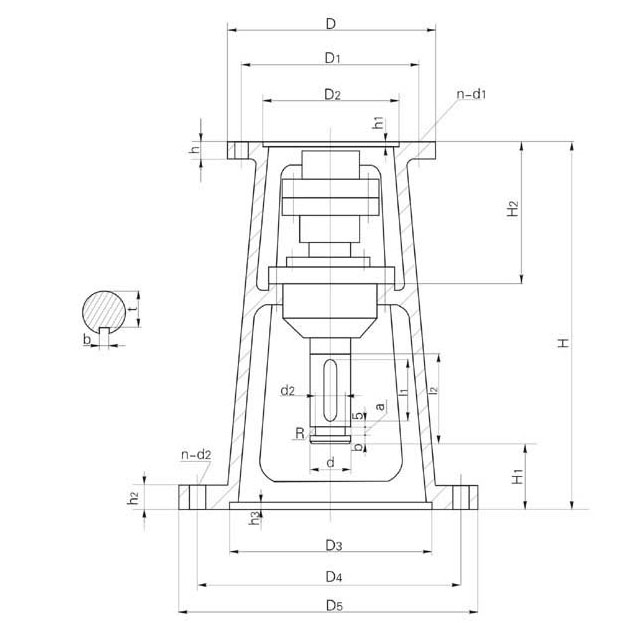

TJQ型机架

TJQ型机架的选用，原则上是根据减速机输出轴径的大小来确定机架型号，只要接口形式及安装尺寸相符，减速机的输出轴大小在范围内可以对机架型号作上下浮动。

机架型号	机架公称直径	传动轴轴径d	传动轴上端轴径d1	减速器输出轴径d0	输入端接口	输出端接口					外形及其他尺寸													轴承型号		重量/kg
						D4 （H9）	D5	D6	n2-d	f2	B型					A型					H3	H4	D7	上部	下部	A型	B型
											H	H1	H2	H5	L	H	H1	H2	H5	L
XS3	300	60	45	35、40、45	见下表	320	400	445	12-φ22	6	1155	279	204	620	339	1400	399	324	745	429	20	32	280	153513	46216	196	207
		70	55	45、50、55									197		383			317		508				153516	46216	198	209
		80	65	55、60、65									186		413			306		538				153518	46218	203	214
XS4	400	90	75	55、65、70		415	515	565	16-φ26	6	1310	310	206	695	451	1535	420	316	810	566	25	34	310	153520	46222	343	357
		100	85	65、70、80									195		471			305		586				153524	46222	356	370
XS5	500	100	85	65、70、80		520	620	670	20-φ26	6	1620	369	255	865	471	1870	494	380	990	586	30	36	335	153524	46224	546	572
		110	90	70、80、90									251		501			376		646				153524	46226	561	587
		120	100	90、95、100									247		521			372		666				153528	46228	566	592
		130	110	95、100、110									234		569			359		694				153532	46230	578	604
XS6	700	120	100	90、95、100		670	780	830	28-φ26	6	1830	399	277	970	521	2060	514	392	1085	666	35	40	400	153528	46228	981	1018
		130	110	95、100、110									264		569			379		694				153532	46230	991	1028
		140	120	100、110、120									251		599			366		724				153534	46232	998	1035
		160	140	120、130、140									243		647			358		762				153538	46234	990	1027
XS7	900	140	120	100、110、120		940	1070	1124	40-φ30	6.4	2150	426	283	1150	599	2350	550	407	1250	724	40	50	490	153534	46232	1500	1600
		160	140	120、130、140									267		647			393		762				153538	46234
		180	160	140、150、160									254		711			378		826				153540	46240
		200	180	160、170、180									240		830			364		930				153544	46244

XS型机架输入端接口尺寸

减速器输出轴径d0	减速器类别代号	D1	D2	D3	n1-M	f1	减速器输出轴径d0	减速器类别代号	D1	D2	D3	n1-M	f1
12	Z	65	100	120	4-M6	3	70	Z	316	360	400	8-M16	6
14	Z	85	120	140	4-M8	3		C	320 316	360	400	8-M16	5
18	Z	100	134	160	4-M8	4		C	320 316	360	400	8-M16	5
25	Z	130	160	180	6-M8	4	80	Z	345	390	430	8-M16	6
25	C	170	200	230	6-M10	3		Z1	316	360	400	8-M12	6
30	C	200	230	260	6-M12	4		C	360	410	460	8-M20	6
35	Z	170	200	230	6-M10	5	90	Z	400	450	490	12-M16	8
35	C	230	260	290	6-M12	4	90	C	360	410	460	8-M20	6
40	Z	170	200	230	6-M10	5	95	Z	400	450	490	12-M16	8
40	C	230	260	290	6-M12	4	95	Z1	455	520	580	12-M20	10
45	Z	200	230	260	6-M10	5	100	Z	455	520	580	12-M20	10
45	C	230	260	290	6-M12	4	100	C	470	520	580	12-M20	6
50	Z	200	230	260	6-M10	5	110	Z	520	590	650	12-M20	12
50	C	270	305	340	8-M16	5	110	C	470	520	580	12-M20	6
55	Z	270	310	340	6-M10	5	120	Z	520	590	650	12-M20	12
55	C	270	305	340	8-M16	5	120	C	550	600	660	12-M20	6
60	C	320	360	400	8-M16	5	130	Z	680	800	880	12-M30	12
65	Z	316	360	400	8-M12	6	130	C	680	800	880	12-M30	8
65	Z1	270	310	340	6-M10	5	140	Z	680	800	880	12-M30	12

　　注：1.减速器类别代号为XL系列摆线针轮减速器及CFL型行星齿轮减速器；C为LC型减速器。若选用LPJ、LPB型减速器，需与制造厂联系，作适当调整。　　　　2.一种规格机架配用两种规格减速器，所以机架输入端接口尺寸不同，分别用Z、Z1表示。　　　　3.减速器输出轴径d0>140mm的接口尺寸需与制造厂联系。
