NGCL型带制动轮鼓形齿式联轴器

NGCL型带制动轮鼓形齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，齿式联轴器需在有良好和密封的状态下工作。

NGCL型带制动轮鼓形齿式联轴器
　　NGCL制动轮齿式联轴器有A型、B型两种型式，A型适用于NGCL1～NGCL13型，B型适用于NGCL14型。
　　齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。
　　鼓形齿是将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器相对于直齿联轴器可允许较大的角位移，可齿的接触条件，提高传递转矩的能力，延长使用寿命，具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动、噪声低及维修周期长等优点。

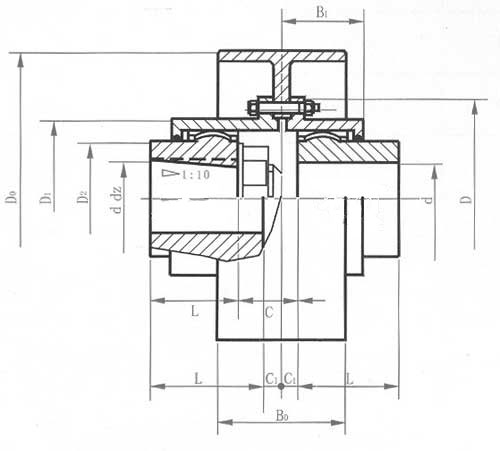

　　NGCL型带制动轮鼓形齿式联轴器基本参数和主要尺寸（JB/ZQ4644-1997）（单位：mm）

型号	公称转矩Tn(KN.m)	许用转速n (r/min)	轴孔直径		轴孔长度L		D0	D	D1	D2	B3	重量Kg
			dz	d1 d2	Y	J1 Z1
NGCL1	355	4000	20～35	20 22 24	52	38	160	103	71	50	68	7
				25 28	62	44						7.3
				30 32 35	82	60						8
NGCL2	630	4000	25～45	25 28	62	44	160	115	83	60	68	9
				30 32 35 38	82	60						9.7
				40 42 45	112	84						11
NGCL3	1000	3800	30～55	28	62	44	200	127	95	75	85	14.6
				30 32 35 38	82	60						15.2
				40 42 45 48 50 55 56	112	84						17
NGCL4	1600	3800	40～65	38	82	60	200	149	116	90	85	18.6
				40 42 45 48 50 55 56	112	84						21.4
				60 63 65	142	107						23.8
NGCL5	2800	3000	45～75	40 42 45 48 50 55 56	112	84	250	167	134	105	105	31.8
				60 63 65 70 71 75	142	107						34.4
NGCL6	4500	3000	50～90	45 48 50 55 56	112	84	250	187	153	125	105	37.2
				60 63 65 70 71 75	142	107						38.5
				80 85 90	172	132						47.6
NGCL7	6300	2400	60～100	50 55 56	112	84	315（300）	204	170	140	132	48.8
				60 63 65 70 71 75	142	107						55.2
				80 85 90 95	172	132						61.8
				100	212	167						71.1
NGCL8	9000	1900	70～110	55 56	112	84	400	230	186	155	168	80.7
				60 63 65 70 71 75	142	107						90
				80 85 90 95	172	132						96.5
				100 110	212	167						108
NGCL9	14000	1500	80～130	60 63 65 70 71 75	142	107	500	256	212	180	210	128
				80 85 90 95	172	132						138
				100 110 120 125	212	167						151
				130	252	202						167
NGCL10	20000	1200	80～150	65 70 71 75	142	107	630（600）	287	239	200	265	176
				80 85 90 95	172	132						190
				100 110 120 125	212	167						209
				130 140 150	252	202						237
NGCL11	31500	1050	100～170	70 71 75	142	107	710（700）	325	276	235	298	257
				80 85 90 95	172	132						275
				100 110 120 125	212	167						300
				130 140 150	252	202						326
				160 170	302	242						357
NGCL12	45000	1050	100～200	75	142	107	710（700）	362	313	270	298	306
				80 85 90 95	172	132						317
				100 110 120 125	212	167						351
				130 140 150	252	202						384
				160 170 180	302	242						425
				190 200	352	282						464
NGCL13	63000	950	150～220	150	252	202	800	412	350	300	335	490
				160 170 180	302	242						544
				190 200 220	352	282						596
NGCL14	100000	950	170～220	170 180	302	242	800	462	420	335	335	670
				190 200 220	352	282						736
				240 250	410	330						785
