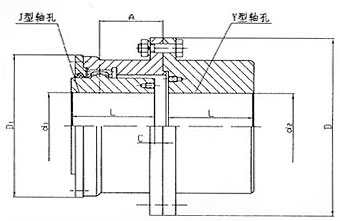

GⅠCLZ型鼓形齿式联轴器属于刚挠性联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器)，可齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。
GⅠCLZ型鼓形齿式联轴器具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动、噪声低及维修周期长等优点，特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。
|
型号
|
公称转矩
Tn N·m |
许用转速[n] r/min |
轴孔直径
|
轴孔长度
|
D
|
D1
|
D3 |
A
|
C
|
转动惯量
kg.㎡ |
润滑脂用量 mL |
质量 Kg |
|
Y,J1,Z1
|
||||||||||||
|
d1,d2,dz
|
L
|
|||||||||||
|
GICLZ1
|
630
|
7100
|
16,18,19
|
42
|
125
|
95
|
80 |
37
|
20
|
0.0084
|
30
|
5.4 |
| 20,22,24 | 52 | 10 | ||||||||||
| 25-50 | 62-112 | 2.5 | ||||||||||
|
GICLZ2
|
1120
|
6300
|
25,28
|
62
|
144
|
120
|
95 |
44
|
10.5
|
0.018
|
60
|
9.2 |
| 30-60 | 82-142 | 2.5 | ||||||||||
|
GICLZ3
|
2240
|
5900
|
30-70
|
82-142
|
174
|
140
|
115 |
53
|
3
|
0.0427
|
80
|
16.4 |
|
GICLZ4
|
3550
|
5400
|
32,35,38
|
82
|
196
|
165
|
130 |
62
|
14
|
0.076
|
90
|
22.7 |
| 40-80 | 112-142 | 3 | ||||||||||
|
GICLZ5
|
5000
|
5000
|
40-90
|
112-172
|
224
|
183
|
150 |
71
|
3
|
0.0149
|
140
|
36.2 |
|
GICLZ6
|
7100
|
4800
|
40,50,55,56
|
112
|
241
|
200
|
170 |
80
|
6
|
0.24
|
200
|
46.2 |
| 60-100 | 142-212 | 4 | ||||||||||
|
GICLZ7
|
10000
|
4500
|
60-120
|
142-212
|
260
|
230
|
195 |
90
|
4
|
0.43
|
290
|
68.4 |
|
GICLZ8
|
14000
|
4000
|
65-130
|
142-252
|
282
|
245
|
210 |
96
|
5
|
0.61
|
350
|
81.1 |
|
GICLZ9
|
18000
|
3500
|
70,71,75
|
142
|
314
|
270
|
225 |
104
|
10
|
0.94
|
370
|
100.1 |
| 80-140 | 172-252 | 5 | ||||||||||
|
GICLZ10
|
31500
|
3200
|
80-160
|
172-302
|
346
|
300
|
250 |
124
|
5
|
1.67
|
500
|
147.1 |
|
GICLZ11
|
40000
|
3000
|
100-180
|
212-302
|
380
|
330
|
285 |
133
|
6
|
2.98
|
650
|
206.3 |
|
GICLZ12
|
56000
|
2600
|
120-200
|
212-352
|
442
|
380
|
325 |
156
|
6
|
5.31
|
1100
|
284.5 |
|
GICLZ13
|
80000
|
2300
|
140-220
|
252-352
|
482
|
420
|
360 |
182
|
7
|
9.26
|
1600
|
402.0 |
|
GICLZ14
|
112000
|
2100
|
160-250
|
302-410
|
520
|
465
|
420 |
207
|
8
|
15.92
|
2300
|
582.2 |
|
GICLZ15
|
160000
|
1900
|
190-280
|
352-470
|
580
|
510
|
450 |
214
|
10
|
25.78
|
2600
|
778.2 |
|
GICLZ16
|
250000
|
1600
|
200-320
|
352-470
|
680
|
595
|
500 |
250
|
10
|
16.89
|
4100
|
1071 |
|
GICLZ17
|
280000
|
1500
|
220-320
|
352-470
|
720
|
645
|
530 |
256
|
10
|
60.59
|
5100
|
1210 |
|
GICLZ18
|
355000
|
1400
|
240-340
|
410-550
|
775
|
675
|
540 |
262
|
10
|
81.75
|
6000
|
1475 |
|
GICLZ19
|
450000
|
1300
|
260-360
|
310-550
|
815
|
715
|
580 |
280
|
10
|
101.57
|
6700
|
1603 |
|
GICLZ20
|
500000
|
1200
|
300-380
|
470-550
|
855
|
755
|
600 |
297
|
13
|
140.03
|
8100
|
2033 |
|
GICLZ21
|
630000
|
1100
|
300-400
|
470-650
|
915
|
795
|
640 |
305
|
13
|
183.49
|
10500
|
2385 |
|
GICLZ22
|
710000
|
950
|
340-420
|
550-650
|
960
|
840
|
680 |
316
|
13
|
235.04
|
14000
|
2452 |
|
GICLZ23
|
800000
|
900
|
360-450
|
550-650
|
1010
|
890
|
720 |
333
|
13
|
323.16
|
15000
|
3332 |
|
GICLZ24
|
1000000
|
875
|
380-480
|
550-650
|
1050
|
925
|
760 |
342
|
15
|
387.97
|
16500
|
3639 |
|
GICLZ25
|
1120000
|
850
|
400-500
|
650
|
1120
|
970
|
800 |
362
|
15
|
485.96
|
18000
|
4073 |
|
GICLZ26
|
1250000
|
825
|
420-530
|
650-800
|
1160
|
990
|
850 |
366
|
15
|
573.64
|
19000
|
4527 |
|
GICLZ27
|
1400000
|
800
|
450-560
|
650-800
|
1210
|
1060
|
900 |
369
|
15
|
789.74
|
23000
|
5485 |
|
GICLZ28
|
1600000
|
770
|
480-600
|
650-800
|
1250
|
1080
|
960 |
402
|
20
|
960.26
|
24000
|
6050 |
|
GICLZ29
|
2240000
|
725
|
500-630
|
650-800
|
1340
|
1200
|
1010 |
396
|
20
|
1268.98
|
26000
|
7090 |
|
GICLZ30
|
2800000
|
700
|
530-670
|
800-950
|
1396
|
1240
|
1070 |
403
|
20
|
1822.02
|
30000
|
9264 |
