YL型凸缘联轴器

YL型凸缘联轴器不具备径向、轴向和角向补偿性能,使用时如果不能被联接两轴对中精度,将会降低联轴器的使用寿命、传动精度和传动频率,并引起振动和噪声。

YL型凸缘联轴器
YL型凸缘联轴器不具备径向、轴向和角向补偿性能,使用时如果不能被联接两轴对中精度,将会降低联轴器的使用寿命、传动精度和传动频率,并引起振动和噪声。
凸缘联轴器结构简单,制造方便,成本较低,工作,装拆、维护均较简便,传递转矩较大,能两轴具有较高的对中精度,一般常用于载荷平稳,高速或传动精度要求较高的轴系传动。

型号 公称扭矩
Tn(N·m)

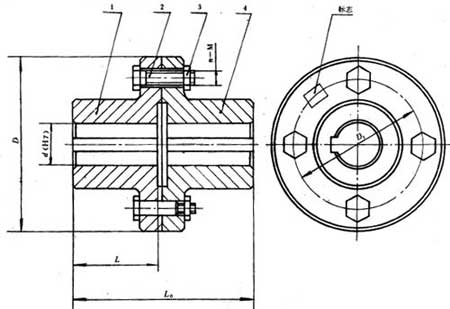

许用转速[n]r/min 轴孔直径d(H7) 轴孔长度L D D1 螺栓 L0 转动惯量
(kg.m2)
重量
(kg.m³)
Y型 J1型 数量
n
直径M
Y型 J1型
YL1 YLD1 10 8100 13000 10
11
10
11
25 22 71 53 3(3) M6 54 48 0.0018 0.94
12
14
12
14
32 27 68 58
16
18
19
16
18
19
42 30 88 64
20
-
20
22
52 38 108 80
YL2 YLD2 16 7200 12000 12
14
12
14
32 27 80 64 4(4) M6 68 58 0.0035 1.50
16
18
19
16
18
19
42 30 88 64
20
22
20
22
52 38 108 80
YL3 YLD3 25 6400 10000 14 14 32 27 90 69 3(3) M8 68 58 0.0060 1.99
16
18
19
16
18
19
42 30
88 64
20
22-
20
22
24
52 38 108 80
128 92
YL4 YLD4 40 5700 9500 18
19
18
19
42 30 100 80 3(3) M8 88 64 0.0093 2.47
20
22
24
20
22
24
52 38 108 80
25
-
25
28
62 44 128 92
YL5 YLD5 63 5500 9000 22
24
22
24
52 38 105 85 4(4) M8 108 80 0.013 3.19
25
28
25
28
62 44 128 92
30
-
30
32
82 60 168 124
YL6 YLD6 100 5200 8000 24 24 52 38 110 90 4(4) M8 108 80 0.017 3.99
25
28
25
28
62 44 128 92
30
32
-
30
32
35
82 60 168 124
YL7 YLD7 160 4800 7600 28 28 62 44 120 95 4(3) M10 128 92 0.029 5.66
30
32
35
38
30
32
35
38
82 60 168 124
- 40 112 84 228 172
YL8 YLD8 250 4300 7000 32 35 38 32
35
38
82 60 130 105 4(3) M10 169 125 0.043   7.29
40 42
-

40
42
45

112 84 229 173 6.53
YL9 YLD9 630 4100 6800 38 38 82 60 140 115 6(3) M10 169 125 0.064 9.53
112 84 229 173
40 42 45 48
-
40
42
45
48
50
YL10 YLD10 630 3600 6000 45 48 50 55
-
45
48
50
55
56
160 130 6(4) M12 0.112 12.46
- 60 142 107 289 219
YL11 YLD11 1000 3200 5300 50 55 56 50
55
56
112 84 180 150 8(4) M12 229 173 0.205 17.97
60 63 65
-
60
63
65
70
142 107 289 219
YL12 YLD12 1600 2900 4700 60 63 65 70 71 75 60
63
65
70
71
75
200 170 12(6) M12 0.443 30.62
- 80 52 38 349 269 0.463 29.52
YL13 YLD13 2500 2600 4300 70 71 75 70
71
75
142 107 220 185 8(6) M16 289 219 0.646 35.58
80 85
-
80
85
90
172 132 349 269
YL14 YLD14 4000 2300 4800 80 85 90 95 80
85
90
95
172 132 250 215 12(8) M16 350 270 1.353 57.13
100
-
100 110 212 167 430 340
YL15 YLD15 6300 2000 3400 -
-
90
95
172 132 290 250 12(6) M20 350 270 2.854 89.59
100 110 120
-
100 110 120 125 212 167 430 340
YL16 YLD16 10000 1800 3000 -
- 120 125
100 110 120 125 340 290 12(6) M24 5.271 119.57
130
-
130 140 252 202 510 410
YL17 YLD17 14000 1600 2600 -
-
120 125 212 167 380 330 12(6) M24 430 340 9.139 171.71
130 140 150 130 140 150 252 202 510 410
- 160 302 242 610 490
YL18 YLD18 20000 1400 2300 -
-
140 150 252 202 420 360 12(6) M30 510 410 (17.883) (263.5)
-
-
-
160 170 180 302 242 610 490
